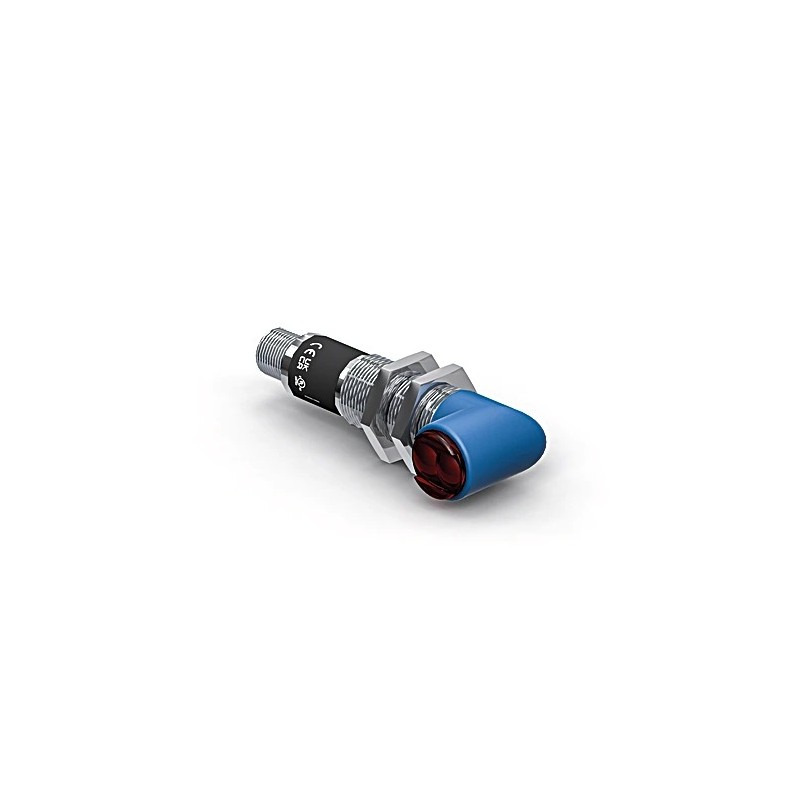

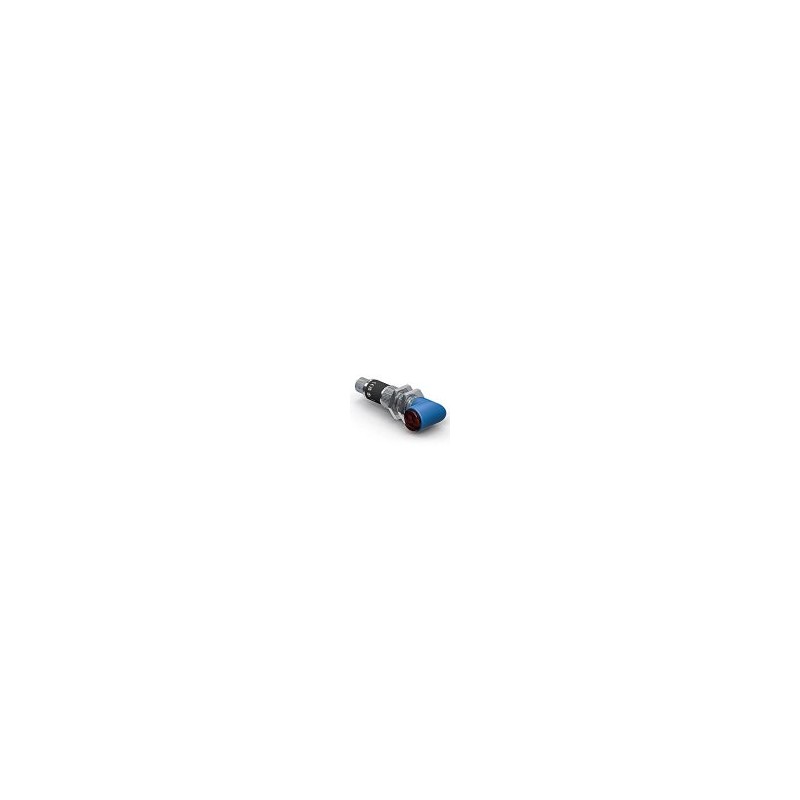

XW100PA3 Sensor retro-réflex universales

Descripción Datos ópticos Alcance 14.000 mm Espejo de referencia/Hoja reflectora RQ100BA Parte más pequena reconocible 100 µm Histéresis de conmutación  < 15 % Tipo de luz Láser (rojo) Longitud de onda 655 nm Filtro de polarización sí Vida útil (Tu = +25 °C) 100.000 h Clase láser (EN 60825-1) 2 Lux externa máx. admisible 10.000 Lux Ángulo de apertura 1 ° Divergencia del rayo < 15 mrad Diámetro del punto luminoso Ver tabla 1 Distancia focal 350 mm Sistema óptico de dos lentes sí Datos eléctricos Tensión de alimentación 10 … 30 V DC Consumo de corriente (Ub = 24 V) < 30 mA Frecuencia de conmutación 3 kHz Tiempo de reacción 167 µs Temperatura de desvío < 10 % Rango de temperatura -25 … 60 °C Caída de tensión salida de conmutación < 2,5 V Corriente de conmutación / PNP salida conmutación 200 mA Protección cortocircuitos sí Protección cambio polaridad sí Protección de sobrecarga sí Categoría de protección III FDA Accession Number 0820385-000 Datos mecánicos Tipo de ajustes Potenciómetro Carcasa Acero inoxidable V2A, (1.4305 / 303) Plástico, PBT Totalmente encapsulada sí Clase de protección IP67 Conexión M12 × 1; 4-pines Peso 40 g Salida Contacto abierto PNP, contacto cerrado PNP sí Parámetros configurables Conmutación NC NC+NO NO Tabla 1 Distancia de trabajo 0,2 m 5 m 10 m Diámetro del punto luminoso 3 mm 37,5 mm 75 mm Esquema de conexión Panel 01 = Display de estado de conmutación 02 = Advertencia de contaminación 05 = Ajuste de conmutación Cuadro dimensionado Dimensiones en mm (1 mm = 0,03937 pulgadas) 1 = Diodo emisor2 = Diodo receptorDimensión de llave Datos del espejo RQ100BA 0,6 … 14 m RE18040BA 0,6 … 9,5 m RQ84BA 0,75 … 11 m RR84BA 0,55 … 14 m RE9538BA 0,55 … 5 m RE6151BM 0,35 … 10 m RE6151BA 0,5 … 4,5 m RR50_A 0,65 … 9 m RE6040BA 0,5 … 11 m RE8222BA 0,7 … 5,5 m RR34_M 0,6 … 5,5 m RE3220BM 0,55 … 3,5 m RE6210BM 0,45 … 3,5 m RR25_M 0,4 … 4,5 m RR25KP 0,3 … 2,5 m RR21_M 0,4 … 3 m ZRAE02B01 0,7 … 4,5 m ZRME01B01 0,5 … 1,8 m ZRME03B01 0,5 … 5 m ZRMR02K01 0,5 … 2 m ZRMS02_01 0,6 … 2,8 m RF508 0,4 … 1,1 m RF258 0,4 … 1,6 m ZRDF__K01 0,4 … 7 m Productos adicionales Espejo, hoja reflectora Convertidor PNP-NPN BG2V1P-N-2M
