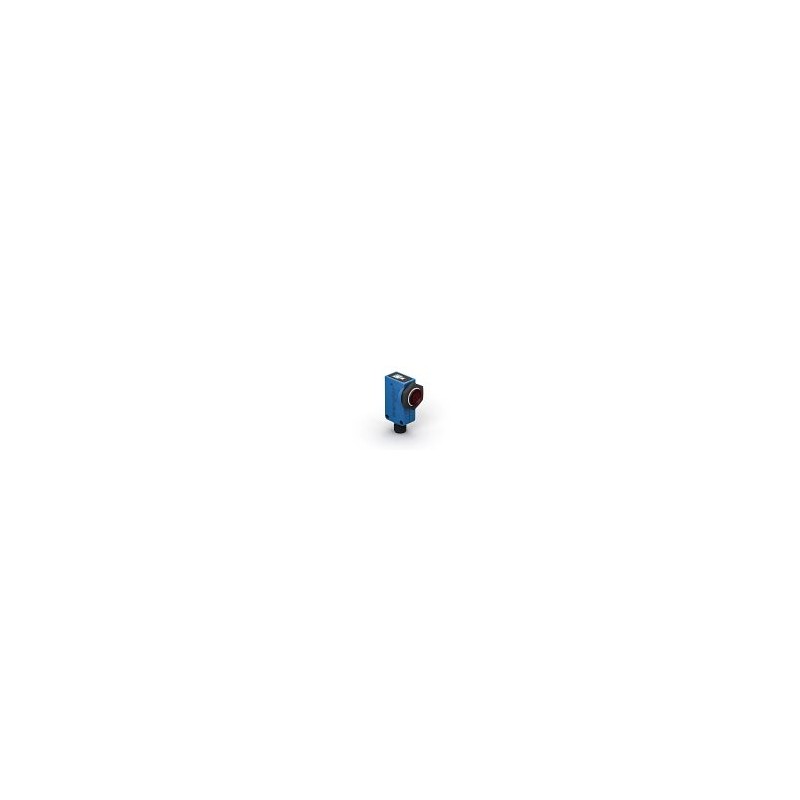

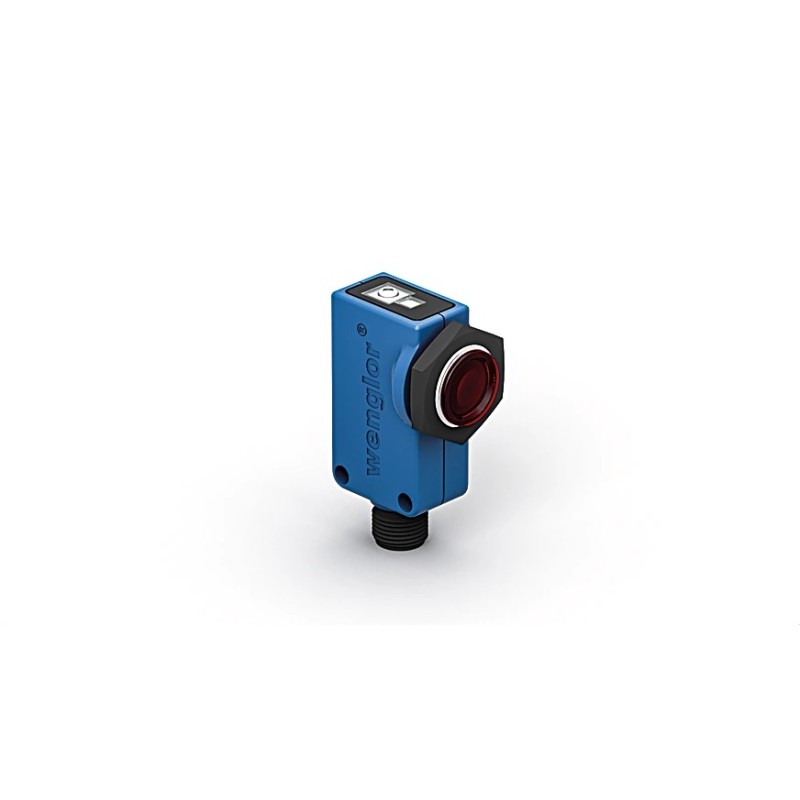

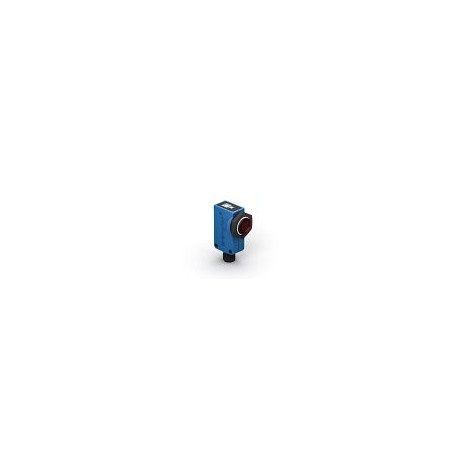

K1R87PC2 Sensor retro-réflex para objetos transparentes, Wenglor

Descripción 3 total views , 1 views today Datos ópticos Alcance 4.000 mm Espejo de referencia/Hoja reflectora RQ100BA Reconocimiento de material transparente sí Histéresis de conmutación  < 5 % Tipo de luz Luz roja Filtro de polarización sí Vida útil (Tu = +25 °C) 100.000 h Lux externa máx. admisible 10.000 Lux Ángulo de apertura 5 ° Óptica monolente sí Datos eléctricos Tensión de alimentación 10 … 30 V DC Consumo de corriente (Ub = 24 V) < 40 mA Frecuencia de conmutación 2 kHz Tiempo de reacción 250 µs Retardo del tiempo de (des-)conexión RS-232 0 … 5 s Temperatura de desvío < 5 % Rango de temperatura -10 … 60 °C Caída de tensión salida de conmutación < 2,5 V Corriente de conmutación / PNP salida conmutación 200 mA Corriente residual a la salida < 50 µA Protección cortocircuitos sí Protección cambio polaridad sí Protección de sobrecarga sí Bloqueable sí Modo Teach-In NT, MT Categoría de protección III Datos mecánicos Tipo de ajustes Teach-in Carcasa Plástico, PBT Acero inoxidable V2A, (1.4305 / 303) Totalmente encapsulada sí Clase de protección IP67 Conexión M12 × 1; 4-pines Peso 28 g Salida PNP NO sí RS-232 con caja adaptador sí Parámetros configurables Conmutación NC NC/NO NO Otros parámetros Retardo del tiempo de desconexión Retardo del tiempo de conexión El resto de los parámetros se encuentran en la documentación del producto. Normas y certificados Esquema de conexión Panel 06 = Boton Teach 30 = Estado de conmutación/Aviso de contaminación Cuadro dimensionado Dimensiones en mm (1 mm = 0,03937 pulgadas) Dimensión de llave Datos del espejo RQ100BA 0 … 4 m RE18040BA 0 … 3 m RQ84BA 0 … 4 m RR84BA 0 … 4 m RE9538BA 0 … 1,5 m RE6151BM 0 … 3,6 m RR50_A 0 … 3 m RE6040BA 0 … 3,5 m RE8222BA 0 … 2 m RR34_M 0 … 1,8 m RE3220BM 0 … 1,8 m RE6210BM 0 … 1,2 m RR25_M 0 … 1,4 m RR25KP 0 … 1 m RR21_M 0 … 1 m ZRAE02B01 0 … 2 m ZRME01B01 0 … 0,6 m ZRME03B01 0 … 2,8 m ZRMR02K01 0 … 0,8 m ZRMS02_01 0 … 0,9 m RF505 0 … 1,2 m RF508 0 … 1,1 m RF258 0 … 1 m ZRDF__K01 0 … 4 m Z90R012 0 … 1,1 m Z90R013 0 … 2,43 m Z90R014 0 … 2,1 m Z90R015 0 … 1,3 m Productos adicionales Espejo, hoja reflectora Caja adaptador A232 Caperuza Antipolvo STAUBTUBUS-01 Convertidor PNP-NPN BG2V1P-N-2M Software
