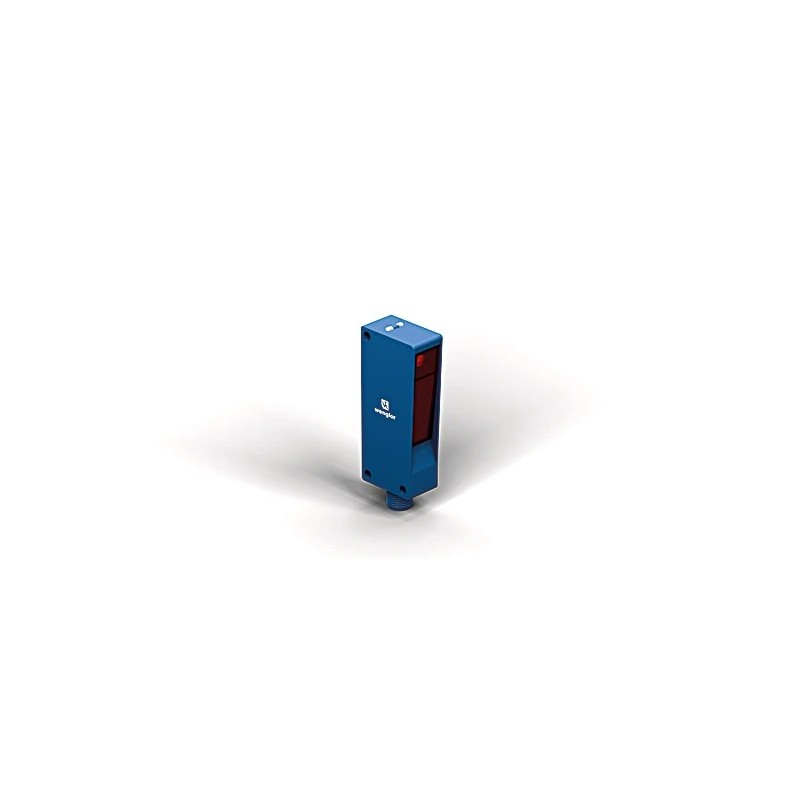

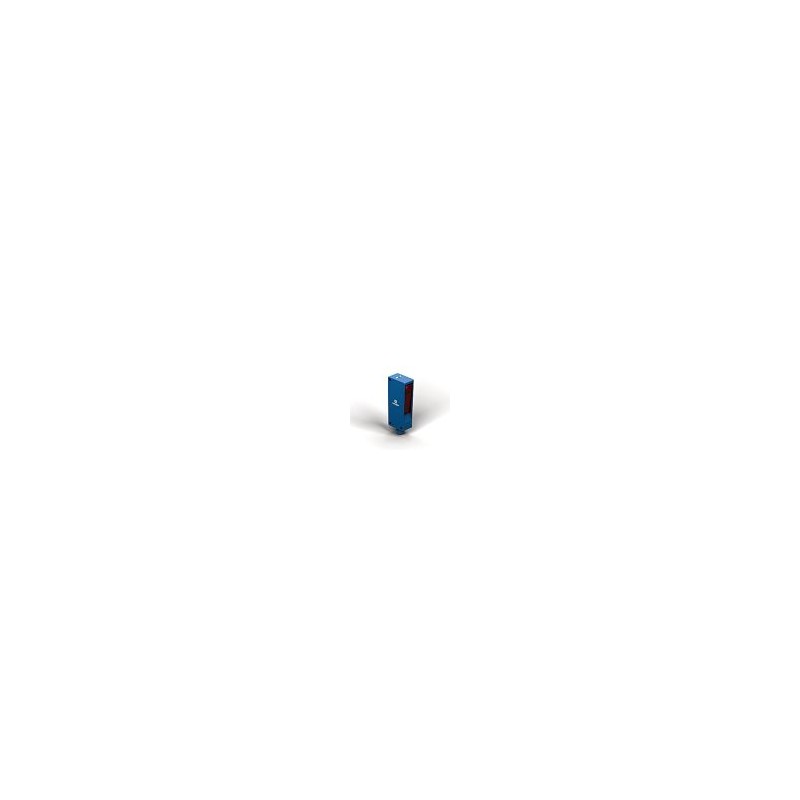

P1NK202 Sensor retro-réflex para objetos transparentes .Wenglor

Descripción 5 total views , 2 views today Datos ópticos Alcance 2.600 mm Espejo de referencia/Hoja reflectora RQ100BA Reconocimiento de material transparente sí Parte más pequena reconocible Ver tabla 2 Histéresis de conmutación  < 5 % Tipo de luz Luz roja Filtro de polarización sí Vida útil (Tu = +25 °C) 100.000 h Lux externa máx. admisible 10.000 Lux Diámetro del punto luminoso Ver tabla 1 Óptica monolente sí Datos eléctricos Tensión de alimentación 10 … 30 V DC Tensión de alimentación con IO-Link 18 … 30 V DC Consumo de corriente (Ub = 24 V) < 20 mA Frecuencia de conmutación 2.000 Hz Frecuencia de conmutación (modo de velocidad) 3.500 Hz Tiempo de reacción 0,25 ms Tiempo de reacción (modo de velocidad) 0,14 ms Temperatura de desvío < 3 % Rango de temperatura -40 … 60 °C Caída de tensión salida de conmutación < 2 V Corriente de conmutación / salida de conmutación 100 mA Corriente residual a la salida < 50 µA Protección cortocircuitos sí Protección cambio polaridad sí Protección de sobrecarga sí Interfaz IO-Link V1.1 Categoría de protección III Datos mecánicos Tipo de ajustes Potenciómetro Carcasa Plástico, ABS/PC Clase de protección IP67/IP68 Conexión M12 × 1; 4-pines Protección de la óptica Plástico, PMMA Peso 30 g Datos técnicos de seguridad MTTFd (EN ISO 13849-1) 2.690,44 a Salida IO-Link sí Contacto abierto PNP, contacto cerrado PNP sí Parámetros configurables Salida Push-Pull NPN PNP Conmutación NC NO desactivada Salida de error NC+NO Otros parámetros Retardo del tiempo de desconexión Retardo del tiempo de conexión Modo de funcionamiento Histéresis Punto de conmutación Luz emitida El resto de los parámetros se encuentran en la documentación del producto. Normas y certificados Tabla 1 Distancia de trabajo 0,5 m 1,3 m 2,6 m Diámetro del punto luminoso 30 mm 45 mm 80 mm Tabla 2 Sensor/espejo distancia 0,5 m 1,3 m 2,6 m Parte más pequena reconocible 1,5 mm 4 mm 15 mm Esquema de conexión Panel 30 = Estado de conmutación/Aviso de contaminación 05 = Ajuste de conmutación 68 = Indicador de la tensión de alimentación Cuadro dimensionado Dimensiones en mm (1 mm = 0,03937 pulgadas) 1 = Eje ópticoTornillo M4 = 0,5 Nm Datos del espejo RQ100BA 0 … 2,6 m RE18040BA 0 … 1,5 m RQ84BA 0 … 1,8 m RR84BA 0 … 2,2 m RE9538BA 0 … 0,85 m RE6151BM 0 … 2 m RR50_A 0 … 1,55 m RE6040BA 0 … 1,8 m RE8222BA 0 … 1,1 m RR34_M 0 … 1,2 m RE3220BM 0 … 0,9 m RE6210BM 0 … 0,5 m RR25_M 0 … 0,65 m RR25KP 0 … 0,35 m RR21_M 0 … 0,65 m ZRAE02B01 0 … 0,9 m ZRME01B01 0 … 0,25 m ZRME03B01 0 … 1,1 m ZRMR02K01 0 … 0,3 m ZRMS02_01 0 … 0,5 m RF505 0 … 0,4 m RF508 0 … 0,4 m RF258 0 … 0,4 m ZRAF07K01 0 … 0,4 m ZRAF08K01 0 … 0,4 m ZRDF03K01 0 … 1,3 m ZRDF10K01 0 … 1,4 m Productos adicionales Espejo, hoja reflectora Caperuza Antipolvo STAUBTUBUS-03 Master IO-Link Set Carcasa protectora Z1NS001 Software
