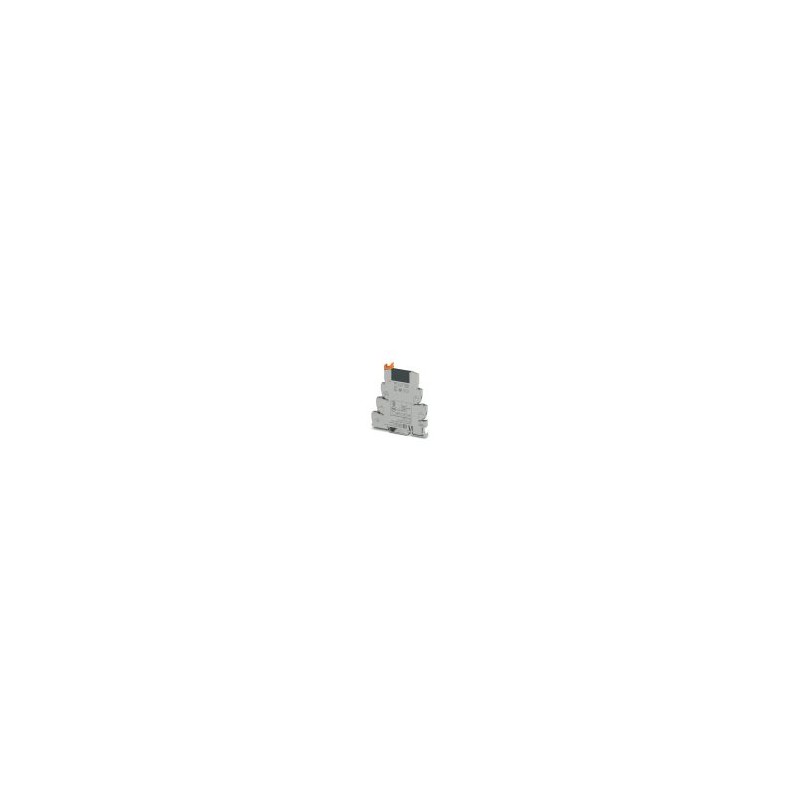

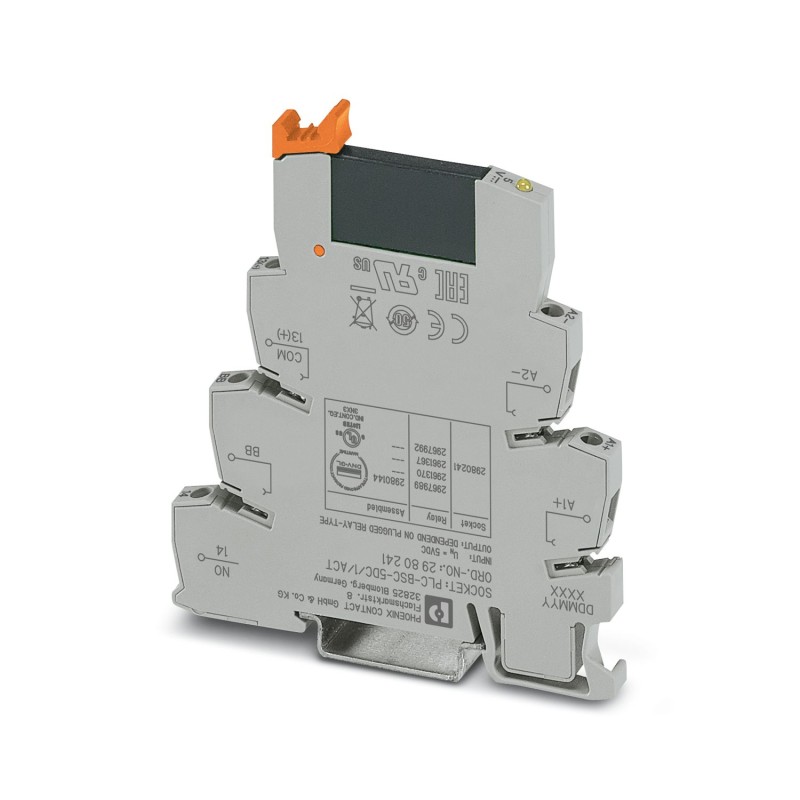

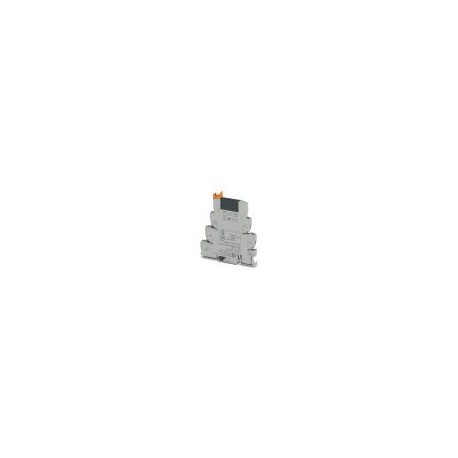

2980144 PLC-OSC- 5DC/ 24DC/ 2/ACT – Módulo de relé de estado sólido. GOBLIN

Descripción 4 total views , 3 views today Tipo de producto Módulo de relés de estado sólido Familia de productos PLC-INTERFACE Aplicación Función de salida Modo operativo Tiempo de trabajo 100 % Propiedades de aislamiento Aislamiento Aislamiento básico Propiedades de aislamiento: Normas / especificaciones Aislamiento Aislamiento básico Categoría de sobretensión III Grado de polución 2 Potencia disipada máxima con condición nominal 0,05 W Tensión de prueba (Entrada/salida) 2,5 kV (50 Hz, 1 min., entrada/salida) Tensión nominal de entrada UN 5 V DC Tensión nominal (Relé de estado sólido acoplado) 5 V DC Margen de tensión de entrada referido a UN 0,8 … 1,2 Rango de tensión de entrada 4 V DC … 6 V DC Umbral de conmutación Señal “0” referido a UN ≤ 0,25 Umbral de conmutación Señal “1” referido a UN ≥ 0,8 Corriente de entrada típica a UN 9,5 mA Tiempo de conexión típico 20 µs (Con UN) Tiempo de desconexión típico 300 µs (Con UN) Indicación de la tensión de servicio LED amarillo Circuito de protección Prot. contra inversión de polaridad; Diodo contra inv. de polaridad Diodo de libre circulación; Diodo de libre circulación Frecuencia de transmisión 300 Hz Tipo de conexión Conexión por tornillo Longitud a desaislar 8 mm Rosca de tornillo M3 Sección de conductor rígido 0,14 mm² … 2,5 mm² Sección de conductor flexible 0,14 mm² … 2,5 mm² 0,2 mm² … 2,5 mm² (Puntera individual) 2x 0,5 mm² … 1,5 mm² (Puntera TWIN) Sección de conductor AWG 26 … 14 Par de apriete 0,6 Nm … 0,8 Nm
