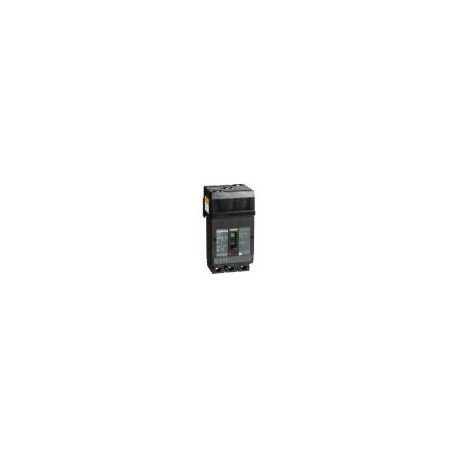

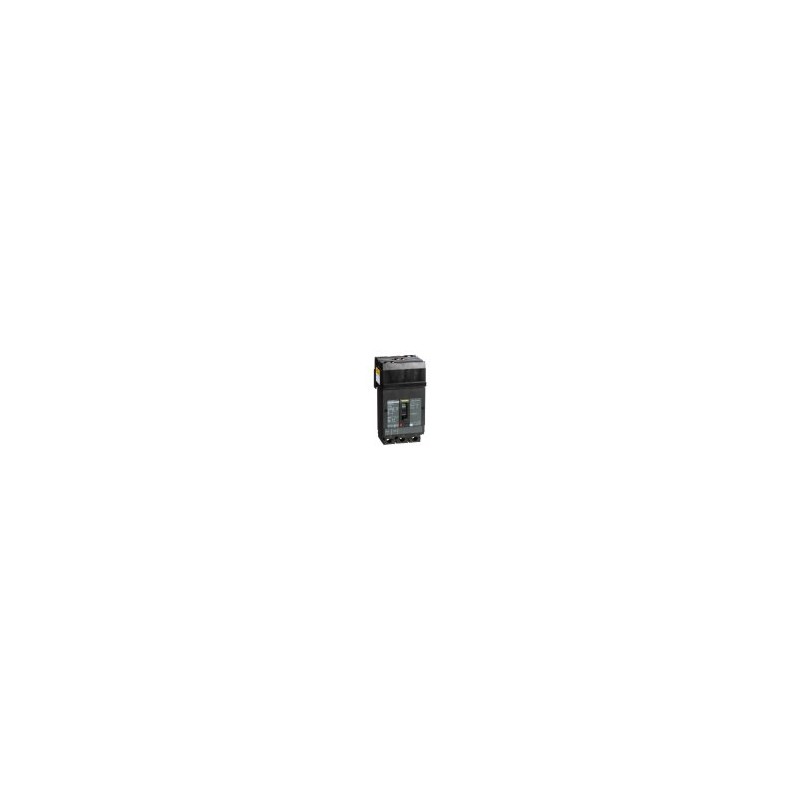

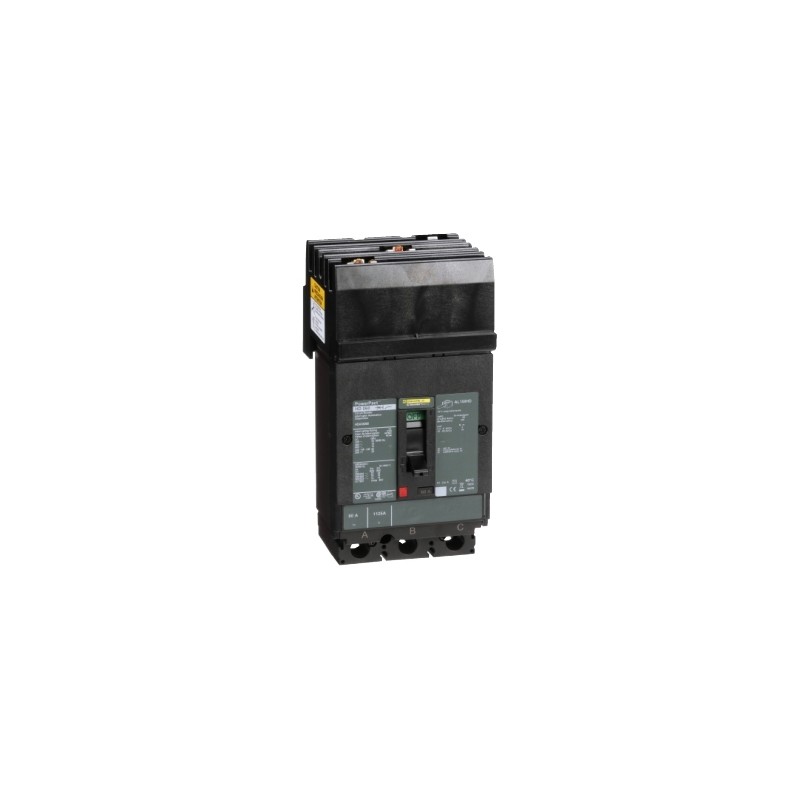

HDA36060 Interruptor termomagnético PowerPact-H de 60A, 3 polos, 14kA a 600V, I-Line

Descripción 4 total views , 2 views today Principal gama PowerPact nombre del producto PowerPact H tipo de producto o componente Interruptor automático aplicación del dispositivo Distribución Opcionales [In] corriente nominal 60 A Number of Poles 3P descripción de polos protegidos 3t tipo de control Maneta código de poder de corte D poder de corte 25 kA 240 V CA 50/60 Hz UL 489 18 kA 480 V CA 50/60 Hz 14 kA 600 V CA 50/60 Hz 20 kA 250 V DC [Ue] tensión asignada de empleo 690 V CA 50/60 Hz valores instantáneos y de demanda frecuencia de red 50/60 Hz [Ics] poder de corte en servicio 25 kA En> 50 A 220/240 V CA 50/60 Hz 18 kA En> 50 A 380/440/415 V CA 50/60 Hz 14 kA En> 50 A 500/525 V CA 50/60 Hz 20 kA En> 50 A 250 V DC 20 kA En> 50 A 500 V DC [Uimp] Tensión asignada de resistencia a los choques 8 kV En> 50 A trip unit technology ((*)) Térmico-magnético intensidad de disparo magnético 1450 A intensidad magnética mínima de disparo 800 A Continuous current rating 80 % [Ui] tensión asignada de aislamiento 750 V En> 50 A apto para seccionamiento Sí En> 50 A categoría de empleo Categoría A calibre AWG AWG 14…AWG 3/0 aluminio/cobre terminales señalizaciones en local 1 indicador de disparo verde apagado (OFF) modo de montaje Caja de conexiones bracket ((*)) tipo de montaje Bracket ((*)) Consecutivo, seguido, continuo, adosado I-Line connection, línea Lugs ((*)), load ((*)) identificador de terminal AL150HD alto montaje 114.30 mm par de apriete 5 N.m 2.5…6 mm² AWG 14…AWG 10 14 N.m 10…95 mm² AWG 8…AWG 3/0 Número de ranuras 2 interruptor del auxiliar OF conexión 1 interruptor de la alarma Dakota del Sur conexión 1 overcurrent trip switch SDE conexión 1 bobina de disparo MN o MX conexión Power wire stripping length 16 mm Color Negro altura 163 mm anchura 104 mm profundidad 86 mm peso del producto 2.2 kg cantidad por juego 1 conexión de fase ABC interfaz de comunicación Modbus Ethernet aplicación de interruptor automático HACR rated ((*)) Ambiente etiquetas de calidad CE normas UL CSA NEMA NOM-003-SCFI-2000 En> 50 A certificaciones de producto UL CSA NOM grado de protección IP Tapa frontal IP40 IEC 60529 grado de contaminación 3 IEC 60947-1 temperatura ambiente de funcionamiento -25…70 °C temperatura ambiente de almacenamiento -50…85 °C altitud máxima de funcionamiento < 2000 m sin disminución 5000 m con restricciones Unidades emabalaje Tipo de unidad de paquete 1 PCE Número de unidades en el paquete 1 1 Paquete 1 Altura 15.494 cm Paquete 1 Ancho 21.59 cm Paquete 1 Longitud 38.1 cm Paquete 1 Peso 2.475 kg ¿Conoces los interruptores de la gama PowerPact marco-H de Square D? El interruptor automático PowerPact HDA36060, I-Line de la marca Square D es una opción confiable y segura para tus necesidades de protección y switcheo en tableros de control industriales, sirviendo como interruptor de acometida principal y como desconectador del tablero protegiendo a los circuitos. También es utilizado en edificios y otras aplicaciones para distribuciones eléctricas pudiéndose utilizar como interruptor de acometida principal, brindando protección a los dispositivos conectados. Con una corriente nominal de 60A y 3 polos, este interruptor I-Line cuenta con una protección de disparo termomagnético de 1450 A, con una capacidad interruptiva de 14kA a 600 VCA y 50/60 Hz, lo que garantiza un rendimiento excepcional. Además, su tensión asignada de empleo de 690 VCA lo hace adecuado para una amplia gama de aplicaciones. Su modo de montaje en caja de conexiones bracket I-Line permite una instalación sencilla y segura. Estos interruptores, vienen en construcción de montaje en unidad de 2 a 3 polos y también en construcción I-Line de 2 a 3 polos. En específico el interruptor HDA36060 es de 3 polos y cuenta con terminales I-Line en el lado de la línea y zapatas del lado de la carga. Los interruptores automáticos PowerPact marco-H son de color negro, tienen un botón de pulsación para disparar manualmente el interruptor, están equipados con contactos giratorios de doble ruptura que reducen la cantidad de picos de corriente durante una falla de cortocircuito y existen dos opciones, con protección termomagnética o electrónica. Además, este interruptor cuenta con una garantía de 18 meses y cumple con certificaciones como UL, IEC, NEMA, CSA y NOM, lo que garantiza su calidad y seguridad. Este interruptor acepta cables de AWG 14 – 3/0 (aluminio o cobre) y tiene una clasificación de corriente continua del 80% con una conexión de fase ABC. Con dimensiones compactas de 163 mm de alto y 104 mm de ancho, se adapta fácilmente a diferentes espacios y es compatible con una gran variedad de gabinetes, tableros y centros de carga. No te preocupes por los accesorios, ya que el interruptor automático PowerPact HDA36060 cuenta con una gran variedad de opciones para aplicaciones en distribución eléctrica y en tableros de control. Disfruta de las características del interruptor PowerPact HDA36060 y protege tus tableros de control y la distribución eléctrica de tu edificio o construcción industrial con la calidad y tranquilidad que ofrece este interruptor.
