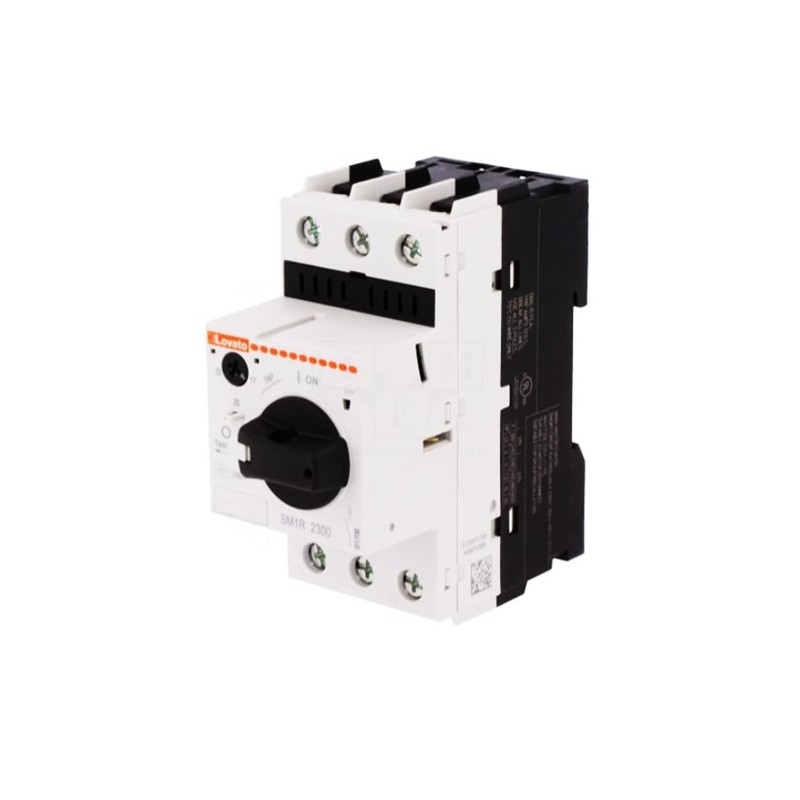

SM1R2300 LOVATO ELECTRIC GUARDAMOTOR 3P, 6kV, 23A, 690VAC

Descripción DESCRIPCIÓN Disyuntor de protección del motor CÓDIGO SM1R2300 DIMENSIONES DE EMBALAJE [mm] 090X047X086 PESO [g] 340  VOLUMEN [cm³] 363.78 ESQUEMA ELÉCTRICO CARACTERISTICAS GENERALES NO. DE POLOS  3 TENSIÓN NOMINAL DE AISLAMIENTO   Ui IEC / EN [V]  690 TENSIÓN NOMINAL DE IMPULSO Uimp  [kV]  6 FRECUENCIA NOMINAL [Hz]  50 /60 RANGO DE AJUSTE DE DISPARO  TÉRMICO [A]  17 – 23 CORRIENTE NOMINAL (EN)  [A]  23 CAPACIDAD DE CORTE DE CORRIENTE  DE CORTO CIRCUITO OPERACIONAL (Ics) EN CA 230 V    [kA]       100                           400 V  [kA]         25 440 V  [kA]         5 500 V  [kA]         5 690 V  [kA]         2 CAPACIDAD MÁXIMA DE CORRIENTE DE CORTOCIRCUITO  (Icu) EN CA 230 V    [kA]        100                                      400 V  [kA]         25 440 V  [kA]         50 500 V  [kA]         10 690 V  [kA]         4 SECCIÓN DEL CONDUCTOR FLEXIBLE SIN TERMINAL [mm²]  1 SECCIÓN DEL CONDUCTOR FLEXIBLE CON TERMINAL  c / w  [mm²]   1 CÓDIGO DE BARRAS [EAN13] 8013975216385 CÓDIGO HS 85362010 CERTIFICACIONES cULus EAC CONFORMIDAD IEC / EN 60947-1 IEC / EN 60947-2 IEC / EN 60947-4-1 UL508 CSA C22.2 n ° 14 CATÁLOGO COMPLETO DE PROTECCIÓN DE MOTORES
