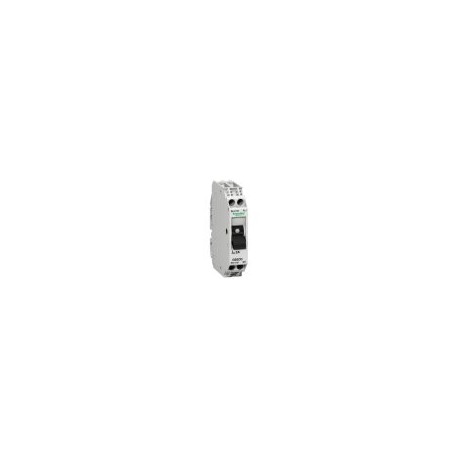

GB2CD16 disyuntor TeSys para circuitos de comando – GB2-CD – 10 A – 1 pólo+N – 1d.

Descripción disyuntor TeSys GB, 2 polos (1P+N), 10A/250V IEC/277 V UL, para la protección de los circuitos de control de equipamiento industrial. Proporciona protección magnética térmica con un nivel de disparo magnético de 138 A (13 In) y capacidad de corte Icu 1.5kA@24V. También puede utilizarse para la protección de cargas de CC de hasta 10A/24V CC-13 con capacidad de corte Icu 1.5kA@24V. Dispositivo compacto (30mm de ancho), montaje en carril DIN de 35 mm, control por palanca de palanca de palanca (parada de inicio garantizada para 8000 ciclos). Se vende en un montón de 3 unidades. Certificación de estándares múltiples (IEC, UL, CSA), producto Green Premium (RoHS/REACh). =============================================================== Categoría de empleo Categoría A acorde a En> 50 A DC-12 acorde a IEC 60947-5-1 DC-13 acorde a IEC 60947-5-1 frecuencia de red 50/60 Hz acorde a En> 50 A capacidad de corte 2 kA Icu en 110 V AC 50/60 Hz acorde a En> 50 A 1,5 kA Icu en 230/240 V AC 50/60 Hz acorde a En> 50 A 1,5 kA Icu en 24 V corriente continua acorde a En> 50 A [Ics] poder de corte de servicio nominal en cortocircuito 75 % en 110 V AC 50/60 Hz acorde a En> 50 A 75 % en 230/240 V AC 50/60 Hz acorde a En> 50 A tecnología de unidad de disparo Térmico-magnético intensidad de disparo magnético 138 A Complementario Tipo de montaje Por clips Soporte de montaje Placa Carril posición de montaje Horizontal Vertical Tipo de control Maneta [In] Corriente nominal 10 A [Ue] Tensión nominal de empleo 250 V AC 50/60 Hz acorde a En> 50 A 277 V AC 60 Hz acorde a CSA C22.2 No 235 277 V AC 60 Hz acorde a UL 1077 48 V corriente continua [Uimp] Resistencia a picos de tensión 4 kV acorde a En> 50 A potencia total disipada por polo 2 W Durabilidad mecánica 8000 ciclos Durabilidad eléctrica 8000 ciclos Tipo de conexión Conector 1 cable(s) 0,75…6 mm²sólido sin extremidad de cable Conector 2 cable(s) 0,75…4 mm²sólido sin extremidad de cable Conector 1 cable(s) 0,75…4 mm²flexible con extremo de cable Conector 2 cable(s) 0,75…2,5 mm²flexible con extremo de cable par de apriete 1,2 N.m en conector resistencia mecánica Impactos, estado 1 22 Gn for 20 ms acorde a IEC 60068-2-27 Vibraciones, estado 1 5 Gn, 5…110 Hz acorde a IEC 60068-2-6 Cantidad por juego Juego de 6 pasos de 9 mm 2 Altura 74 mm Ancho 15 mm Profundidad 67 mm Peso del producto 0,07 kg
