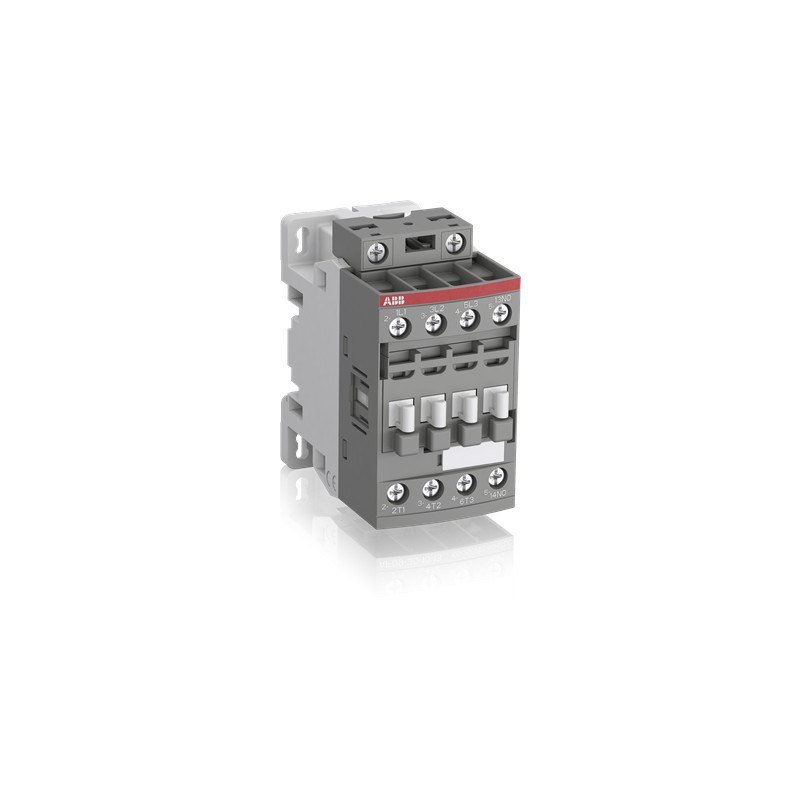

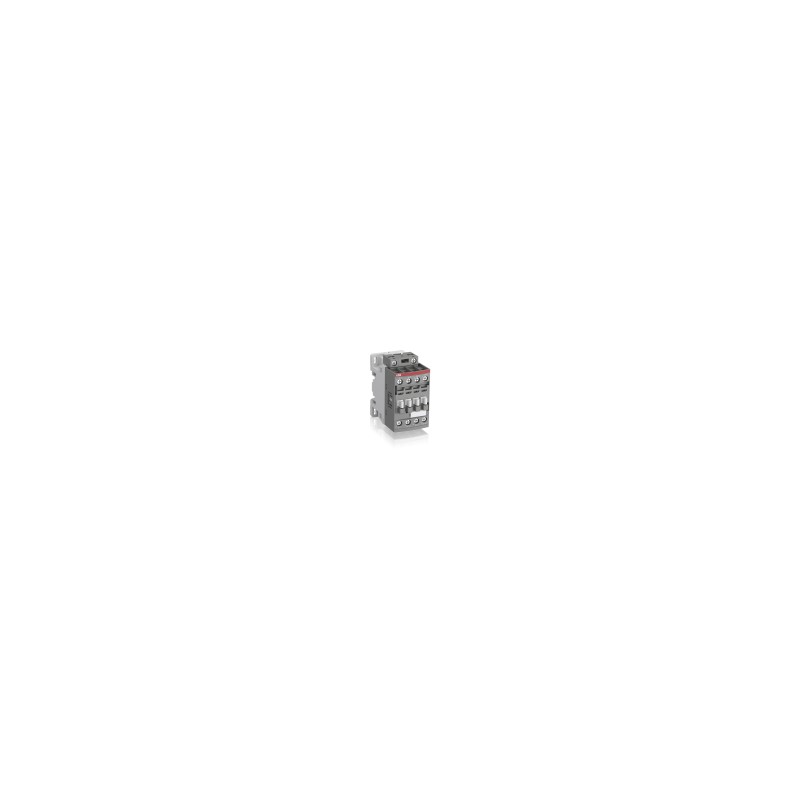

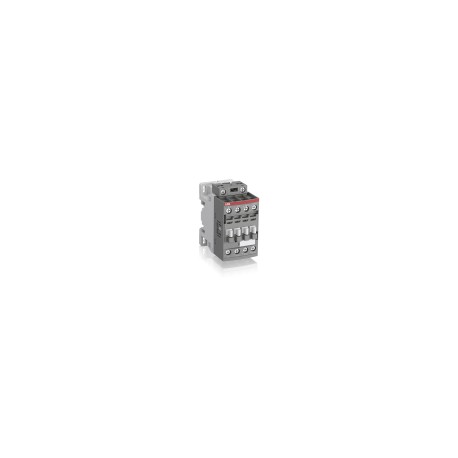

1SBL156001R2110 AF12Z-30-10-21 24-60V50/60HZ 20-60VDC Contactor.

Descripción 5 total views , 4 views today ABB dispone de una amplia familia de contactores: contactores tripolares y relés de sobrecarga para arranque de motores y conmutación de alimentación (AF, minicontactores, AS), tetrapolares para conmutar la alimentación (AF y mini contactores), auxiliares para la conmutación de circuitos auxiliares (AS y minicontactores), para la conmutación de condensadores (UA..RA), para la conmutación de CC (GA y GAF), para aplicaciones ferroviarias, para aplicaciones de seguridad (AFS) y contactores de instalación (ESB…N). La referencia 1SBL156001R2110 concretamente, se trata de un/a contactor de potencia para conmutar la alimentación de CA. Sus características son: Tensión de alimentación de control nominal Us a CA 50HZ: 24V, Tensión de alimentación de control nominal Us a CA 60HZ: 24V, Tensión de alimentación de control nominal Us en CC: 20V, Tipo de tensión de accionamiento: CA/CC, Corriente de funcionamiento nominal Ie en CA-1, 400 V: 28A, Corriente de funcionamiento nominal Ie en CA-3, 400 V: 12A, Potencia de funcionamiento nominal en CA-3, 400 V: 5,5kW, Potencia asignada de empleo NEMA: 3,7285kW, Número de contactos auxiliares normalmente abiertos: 1, Tipo de conexión del circuito de corriente principal: Conexión roscada, Número de contactos normalmente abiertos como contactos principales: 3.   =================================== Dimensiones Ancho del producto: 45 mm Largo del producto: 77 mm Alto del producto: 86 mm Peso del producto: 0.31 kg Technical Número de contactos principales NO: 3 Número de contactos principales NC: 0 Número de contactos auxiliares NO: 1 Número de contactos auxiliares NC: 0 Normas: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 Tensión nominal de operación: Auxiliary Circuit 690 V Main Circuit 690 V Frecuencia nominal (f): Auxiliary Circuit 50 / 60 Hz Control Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz Corriente térmica convencional de aire libre (Ith): acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A acc. to IEC 60947-5-1, Θ = 40 °C 16 A Corriente nominal de funcionamiento AC-1 (Ie): (690 V) 40 °C 28 A (690 V) 60 °C 28 A (690 V) 70 °C 24 A Corriente nominal de funcionamiento AC-3 (Ie): (415 V) 60 °C 12 A (440 V) 60 °C 12 A (500 V) 60 °C 12.5 A (690 V) 60 °C 9 A (380 / 400 V) 60 °C 12 A (220 / 230 / 240 V) 60 °C 12 A Corriente nominal de funcionamiento AC-3e (Ie): (415 V) 60 °C 12 A (440 V) 60 °C 12 A (500 V) 60 °C 12.5 A (690 V) 60 °C 9 A (380 / 400 V) 60 °C 12 A (220 / 230 / 240 V) 60 °C 12 A Potencia operativa nominal AC-3 (Pe): (400 V) 5.5 kW (415 V) 5.5 kW (440 V) 5.5 kW (500 V) 7.5 kW (690 V) 7.5 kW (380 / 400 V) 5.5 kW (220 / 230 / 240 V) 3 kW Potencia operativa nominal AC-3e (Pe): (415 V) 5.5 kW (440 V) 5.5 kW (500 V) 7.5 kW (690 V) 7.5 kW (380 / 400 V) 5.5 kW (220 / 230 / 240 V) 3 kW Corriente nominal de funcionamiento AC-15 (Ie): (500 V) 2 A (690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A Corriente nominal de corta duración Tensión baja (Icw): at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A for 0.1 s 140 A for 1 s 100 A Capacidad de rotura máxima: cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A Frecuencia máxima de conmutación eléctrica: (AC-1) 600 cycles per hour (AC-15) 1200 cycles per hour (AC-2 / AC-4) 300 cycles per hour (AC-3) 1200 cycles per hour (DC-13) 900 cycles per hour Corriente nominal de funcionamiento DC-1 (Ie): (110 V) 1-Pole, 40 °C 15 A (110 V) 1-Pole, 60 °C 15 A (110 V) 1-Pole, 70 °C 15 A (110 V) 2 Poles in Series, 40 °C 27 A (110 V) 2 Poles in Series, 60 °C 27 A (110 V) 2 Poles in Series, 70 °C 24 A (110 V) 3 Poles in Series, 40 °C 27 A (110 V) 3 Poles in Series, 60 °C 27 A (110 V) 3 Poles in Series, 70 °C 24 A (220 V) 2 Poles in Series, 40 °C 15 A Mostrar más Corriente nominal de funcionamiento DC-3 (Ie): (110 V) 1-Pole, 40 °C 7 A (110 V) 1-Pole, 60 °C 7 A (110 V) 1-Pole, 70 °C 7 A (110 V) 2 Poles in Series, 40 °C 27 A (110 V) 2 Poles in Series, 60 °C 27 A (110 V) 2 Poles in Series, 70 °C 24 A (110 V) 3 Poles in Series, 40 °C 27 A (110 V) 3 Poles in Series, 60 °C 27 A (110 V) 3 Poles in Series, 70 °C 24 A (220 V) 2 Poles in Series, 40 °C 7 A Mostrar más Corriente nominal de funcionamiento DC-5 (Ie): (110 V) 1-Pole, 40 °C 4 A (110 V) 1-Pole, 60 °C 4 A (110 V) 1-Pole, 70 °C 4 A (110 V) 2 Poles in Series, 40 °C 15 A (110 V) 2 Poles in Series, 60 °C 15 A (110 V) 2 Poles in Series, 70 °C 15 A (110 V) 3 Poles in Series, 40 °C 27 A (110 V) 3 Poles in Series, 60 °C 27 A (110 V) 3 Poles in Series, 70 °C 24 A (220 V) 2 Poles in Series, 40 °C 4 A Mostrar más Corriente nominal de funcionamiento DC-13 (Ie): (24 V) 6 A / 144 W (48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (125 V) 0.55 A / 69 W (220 V) 0.27 A / 60 W (250 V) 0.27 A / 68 W (400 V) 0.15 A / 60 W (500 V) 0.13 A / 65 W (600 V) 0.1 A / 60 W Tensión nominal de aislamiento (Ui): acc. to IEC 60947-4-1 690 V acc. to IEC 60947-5-1 690 V acc. to UL/CSA 600 V Tensión nominal soportada por impulsos (Uimp): 6 kV Frecuencia máxima de conmutación mecánica: 3600 cycles per hour Tensión nominal del circuito de control (Uc): 50 Hz 24 … 60 V 60 Hz 24 … 60 V DC Operation 20 … 60 V Tiempo de funcionamiento: Between Coil De-energization and NC Contact Closing 13 … 98 ms Between Coil De-energization and NO Contact Opening 11 … 95 ms Between Coil Energization and NC Contact Opening 38 … 90 ms Between Coil Energization and NO Contact Closing 40 … 95 ms Montaje en contactores: TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 Montaje mediante tornillos (no suministrados): 2 x M4 screws placed diagonally Capacidad de conexión del circuito principal: Flexible with Ferrule 1/2x 0.75 … 6 mm² Flexible with Insulated Ferrule 1x 0.75 … 4 mm² Flexible with Insulated Ferrule 2x 0.75 … 2.5 mm² Rigid Solid 1/2x 1 … 4 mm² Rigid Stranded 1/2x 1 … 6 mm² Capacidad de conexión del circuito auxiliar: Flexible with Ferrule 1/2x 0.75 … 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 … 1.5 mm² Flexible with Insulated Ferrule 1x 0.75 … 2.5 mm² Rigid Solid 1/2x 1 … 2.5 mm² Rigid Stranded 1/2x 1 … 2.5 mm² Conexión del circuito de control de capacidad: Flexible with Ferrule 1/2x 0.75 … 2.5 mm² Flexible with Insulated Ferrule 1x 0.75 … 2.5 mm² Flexible with Insulated Ferrule 2x 0.75 … 1.5 mm² Rigid Solid 1/2x 1 … 2.5 mm² Rigid Stranded 1/2x 1 … 2.5 mm² Longitud de pelado del cable: Auxiliary Circuit 10 mm Control Circuit 10 mm Main Circuit 10 mm Grado de protección: acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 Tipo de terminal: Screw Terminals Technical UL/CSA Tamaño NEMA: 0 Corriente continua nominal NEMA: 18 A Potencia nominal NEMA: (115 V AC) Single Phase 1 Hp (200 V AC) Three Phase 3 Hp (230 V AC) Single Phase 2 Hp (230 V AC) Three Phase 3 Hp (460 V AC) Three Phase 5 Hp (575 V AC) Three Phase 5 Hp Tensión máxima de funcionamiento UL/CSA: Main Circuit 600 V Clasificación de uso general UL/CSA: (600 V AC) 28 A Potencia nominal UL/CSA: (120 V AC) Single Phase 1 hp (200 … 208 V AC) Three Phase 3 hp (220 … 240 V AC) Three Phase 3 hp (240 V AC) Single Phase 2 hp (440 … 480 V AC) Three Phase 7-1/2 hp (550 … 600 V AC) Three Phase 10 hp Capacidad de conexión del circuito principal UL/CSA: Rigid Solid 1/2x 16-10 AWG Rigid Stranded 1/2x 16-10 AWG Capacidad de conexión Circuito auxiliar UL/CSA: Rigid Solid 1/2x 18-14 AWG Rigid Stranded 1/2x 18-14 AWG Circuito de control de la capacidad de conexión UL/CSA: Rigid Solid 1/2x 18-14 AWG Rigid Stranded 1/2x 18-14 AWG Par de apriete UL/CSA: Auxiliary Circuit 11 in·lb Control Circuit 11 in·lb Main Circuit 13 in·lb Ambiente Temperatura ambiente: Close to Contactor Fitted with Thermal O/L Relay -25 … 60 °C Close to Contactor without Thermal O/L Relay -40 … 70 °C Close to Contactor for Storage -60 … +80 °C Resistencia climática: Category B according to IEC 60947-1 Annex Q Altitud máxima de funcionamiento permisible: Without Derating 3000 m Resistencia a los golpes según IEC 60068-2-27: Closed, Shock Direction: B1 25 g Open, Shock Direction: B1 5 g Shock Direction: A 30 g Shock Direction: B2 15 g Shock Direction: C1 25 g Shock Direction: C2 25 g Resistencia a las vibraciones según IEC 60068-2-6: 4g Closed Position & 2g Open position 5 … 300 Hz Material Compliance Plantilla de notificación de minerales de conflicto (CMRT): 9AKK108467A5658 Declaración REACH: 2CMT2021-006202 Información sobre RoHS: 2CMT2021-006277 Estado de RoHS: Following EU Directive 2011/65/EU Ley de Control de Sustancias Tóxicas – TSCA: 2CMT2023-006525 WEEE B2C / B2B: Business To Business Categoría RAEE: 5. Small Equipment (No External Dimension More Than 50 cm)
