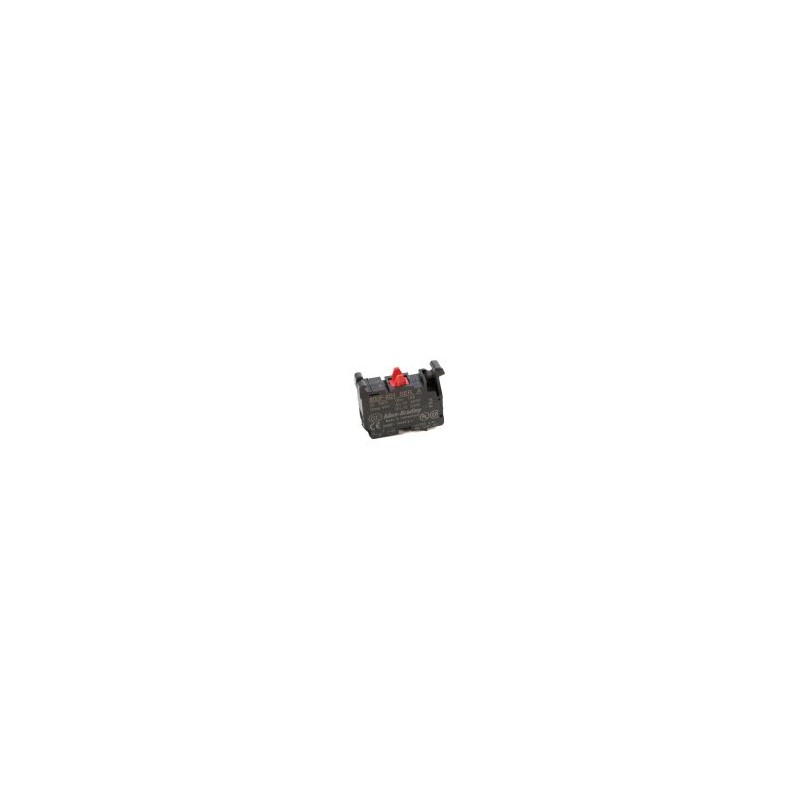

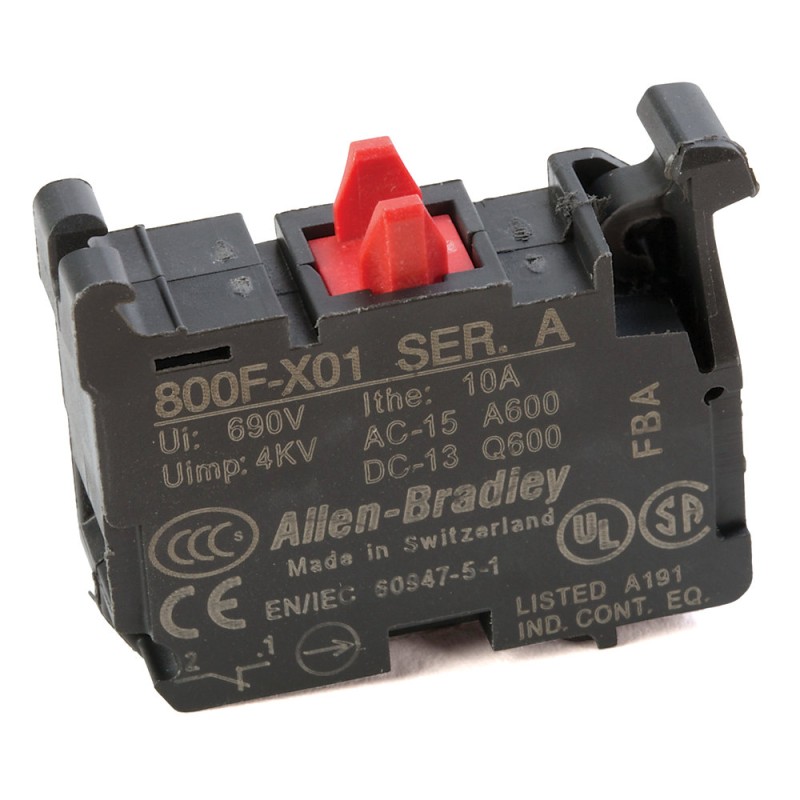

800F – X01 22mm Contacto Block 800F PB.

Descripción 3 total views , 2 views today Electrical Number of contacts as normally closed contact 1 Contact block configuration 1 NC Contact block type Standard Contact block utilization category (AC) A600, AC 15 – screw termination Contact block utilization category (DC) Q600, DC-13 – screw termination Contact block operational voltage, max 600V (A600, Q600) – screw termination Contact block thermal current rating 10 A Construction Contact block mounting style Latch Termination style Screw Packaging Standard pack (1 per package) Mechanical Latch material Plastic / metal Contact block termination wire range #18…12 AWG (0.75…2.5 mm^2) Vibration 10 G Shock 100 G Operator mounting hole dimension 22.5 mm Contact block durability 1.0E7 Contact block termination tightening torque 6 – 8 lb – in / 0.7 – 0.9 N-m Environmental Operating temperature -25 °C Storage temperature -40 °C Humidity ≤95% RH from 25…60 °C (77…140 °F) Bloque de contactos Allen Bradley, NC, conexión roscada – 800F-X01   Este bloque de contactos de la gama Allen Bradley de Rockwell Automation se utiliza para activar y desactivar circuitos eléctricos restringiendo y permitiendo el flujo de corriente al circuito. Es compatible con componentes de la serie 800F, lo que facilita la creación de sistemas de botón pulsador. Gracias a su tensión de aislamiento de 690V V, proporciona una seguridad eléctrica superior y es adecuado para usar con maquinaria industrial de altas prestaciones. Los terminales roscados integrados facilitan la instalación sin necesidad de herramientas especializadas. Utilice este bloque de contactos en conexión con disyuntores, contactores e interruptores.   Características y ventajas   • Material termoplástico para aislamiento eléctrico y resistencia a impactos y corrosión • Amplio rango de temperatura de funcionamiento de 25 °C a +70 °C para usar en entornos hostiles El nivel de protección • IP2X (protección contra la entrada de partículas y objetos) garantiza su protección contra descargas eléctricas con los dedos • Función de autocontrol para detectar el montaje correcto del actuador y simplificar la instalación   Estándares y certificaciones   • ANSI/ESD S20,20:2014 (American National Standards Institute) • BS EN 61340-5-1:2007 (estándar británico)   ¿Es este componente eficiente energéticamente?   • Terminales roscados • La temperatura de funcionamiento oscila entre 25 °C y 70 °C. • Configuración de contactos 1NC Bloque de contactos de • para gama de dispositivos de señalización y botón pulsador 800-F. • Fuerza de funcionamiento 3,4N   Este componente es una solución de conmutación de bajo consumo gracias a su tensión de corriente continua nominal (dc) de 24V V y su corriente nominal de 24mA A.   ¿Qué es un bloque de contactos?   Un bloque de contactos es un tipo de conector de circuito eléctrico que se utiliza para activar (conectar) o desactivar (desconectar) un circuito eléctrico. Permiten que la corriente fluya y forman un circuito completo. Estos bloques se suelen utilizar en conexión con interruptores, relés e interruptores automáticos.   Botones pulsadores y dispositivos de señalización de Allen Bradley, Rockwell Automation   La gama 800-F de operadores 22mm incluye pulsadores redondos, estaciones colgantes y operadores monolíticos. Esta línea está diseñada y fabricada por expertos para cumplir las exigentes especificaciones de rendimiento y reducir el tiempo de inactividad avisando rápida y fácilmente al personal de los peligros. Cada modelo ofrece una durabilidad y eficacia óptimas gracias a las técnicas de modelado sólido de vanguardia y al análisis de elementos finitos.   Los componentes y accesorios de la parte posterior del panel 800F disponen de un collarín giratorio para permitir la extracción sin esfuerzo del cierre con una mano. Cualquier componente de la parte posterior del panel se puede utilizar en combinación con cualquier operador, lo que garantiza una flexibilidad de aplicación ideal. Otros accesorios disponibles incluyen: Tornillos, llaves, terminales Stab, varillas de restablecimiento roscadas y desconexiones rápidas.
